Phương pháp định vị tim cọc chính xác trong thi công xây dựng

Trong thi công xây dựng, định vị tim cọc là bước quan trọng để đảm bảo độ chính xác và tính ổn định của công trình. Một sai lệch nhỏ trong quá trình này có thể dẫn đến những hậu quả nghiêm trọng về chất lượng và chi phí. Vậy đâu là các phương pháp định vị tim cọc hiệu quả nhất? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây!

1/ Tầm quan trọng của việc định vị tim cọc

Định vị tim cọc là một bước quan trọng trong thi công móng cọc, ảnh hưởng trực tiếp đến độ chính xác và an toàn của công trình. Quá trình này đảm bảo các cọc được đặt đúng vị trí theo thiết kế, duy trì tính ổn định và khả năng chịu lực của móng.

Một định vị sai lệch có thể dẫn đến lệch tâm lực, ảnh hưởng nghiêm trọng đến cấu trúc của công trình và tăng chi phí sửa chữa.

2/ Phương pháp định vị tim cọc

Các phương pháp định vị phổ biến hiện nay bao gồm:

Phương pháp máy toàn đạc điện tử:

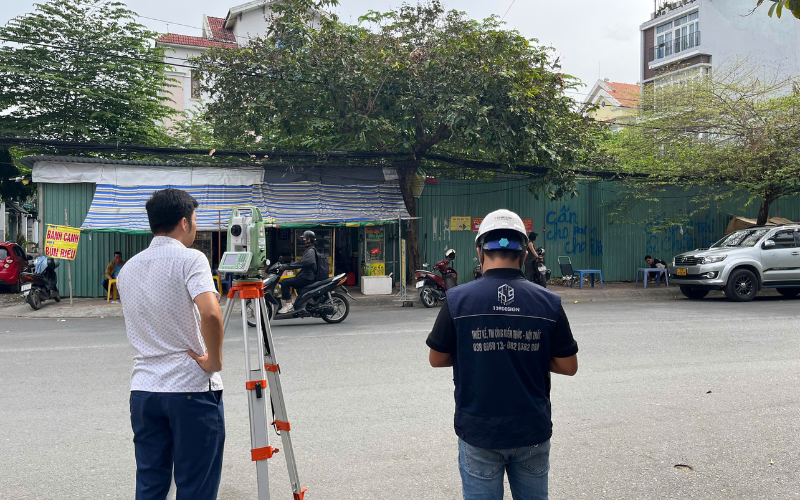

Sử dụng máy toàn đạc để xác định tọa độ chính xác dựa trên bản vẽ thiết kế. Phương pháp này cho độ chính xác cao, đặc biệt phù hợp với các công trình lớn.
Phương pháp thủ công:
Dùng thước thép, dây dọi và các mốc cố định để định vị. Phương pháp này tiết kiệm chi phí nhưng dễ bị sai số, thích hợp cho các công trình nhỏ.
Phương pháp GPS RTK:
Dựa trên tín hiệu vệ tinh và công nghệ RTK, phương pháp này mang lại độ chính xác cao và nhanh chóng, phù hợp với địa hình phức tạp.

3/ Quy trình định vị tim cọc

Chuẩn bị thiết bị và mặt bằng: Đảm bảo mọi thiết bị đo đạc đã được hiệu chuẩn và khu vực thi công đã được làm phẳng.
Đặt mốc định vị: Mốc cần được đặt chính xác theo bản vẽ thiết kế và sẽ là điểm khởi đầu cho việc đo đạc các tim cọc.
Đo đạc và xác định vị trí: Sử dụng máy toàn đạc hoặc GPS để xác định chính xác các vị trí tim cọc trên thực tế, so sánh với bản vẽ thiết kế.
Kiểm tra và điều chỉnh: Sau khi xác định vị trí tim cọc, cần kiểm tra lại với các mốc và điều chỉnh nếu có sự sai lệch.

4/ Các yếu tố chính cần lưu ý

Điều kiện mặt bằng thi công

Địa hình không bằng phẳng: Mặt bằng không được san lấp kỹ hoặc có chướng ngại vật sẽ ảnh hưởng đến việc đo đạc và đặt mốc.
Không gian chật hẹp: Những khu vực thi công nhỏ hẹp khiến thiết bị khó thao tác và dễ dẫn đến sai số.

Sai số trong đo đạc

Hiệu chuẩn thiết bị: Các thiết bị như máy toàn đạc, máy GPS nếu không được kiểm tra, hiệu chuẩn trước khi sử dụng có thể gây ra sai số.
Kỹ thuật viên không có kinh nghiệm: Việc đo đạc và đặt mốc không chính xác từ người thực hiện làm tăng khả năng lệch tim cọc.

Ảnh hưởng của thời tiết

Nắng, mưa hoặc gió lớn: Các yếu tố thời tiết làm ảnh hưởng đến sự ổn định của thiết bị đo và khó khăn trong việc định vị.
Thay đổi nhiệt độ: Nhiệt độ cao có thể làm biến dạng nhẹ các thiết bị hoặc vật liệu đo.

Độ chính xác của bản vẽ thiết kế

Bản vẽ sai lệch: Nếu bản vẽ thiết kế có sai sót, các mốc định vị sẽ bị ảnh hưởng theo.
Không rõ ràng về tọa độ: Các số liệu không chi tiết hoặc sai lệch so với thực tế làm cho quá trình định vị gặp khó khăn.

Các yếu tố môi trường và địa chất

Nền đất yếu: Khi thi công trên nền đất yếu, mốc định vị có thể bị xê dịch trong quá trình ép cọc.
Địa chất phức tạp: Các lớp đất có độ cứng không đồng đều có thể gây sai lệch vị trí tim cọc khi ép.

Sự tác động từ các thiết bị thi công

Máy ép cọc: Sự rung động và tải trọng của máy ép có thể làm xê dịch các mốc định vị, đặc biệt khi mốc đặt gần khu vực thi công.
Thiết bị không phù hợp: Máy móc cũ kỹ hoặc không phù hợp với yêu cầu công trình cũng làm giảm độ chính xác.

5/ Cách giảm thiểu ảnh hưởng

Chuẩn bị mặt bằng kỹ lưỡng: San lấp, dọn dẹp sạch sẽ trước khi định vị.
Kiểm tra và hiệu chuẩn thiết bị thường xuyên: Đảm bảo các công cụ đo đạc hoạt động chính xác.
Đào tạo đội ngũ kỹ thuật: Sử dụng nhân sự có kinh nghiệm trong việc đo đạc và định vị.
Lựa chọn thời điểm thi công phù hợp: Tránh thi công trong điều kiện thời tiết xấu.
Kiểm tra mốc định vị định kỳ: Đặc biệt khi thi công kéo dài hoặc có tác động mạnh từ máy móc.

Kết luận

Định vị tim cọc là bước nền tảng đảm bảo chất lượng và an toàn của công trình xây dựng. Việc áp dụng đúng phương pháp, tuân thủ quy trình và lưu ý các yếu tố ảnh hưởng sẽ giúp giảm thiểu sai lệch, tối ưu hóa chi phí và thời gian thi công. Với sự hỗ trợ từ công nghệ hiện đại như máy toàn đạc hay GPS RTK, công tác định vị trở nên nhanh chóng, chính xác và hiệu quả hơn bao giờ hết.
